Ablauf Entwässerungsrinne UD Pro:

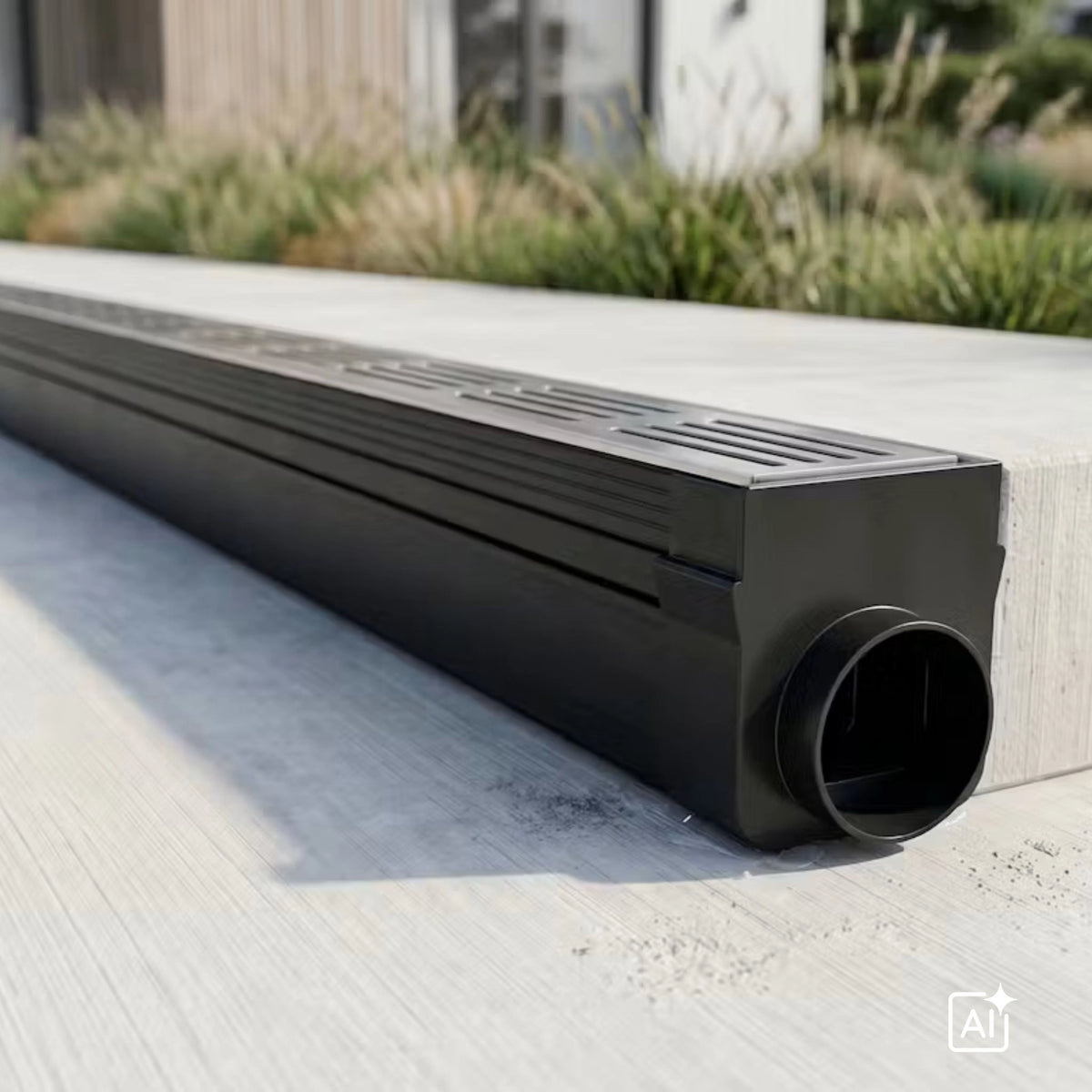

Um das Rinnensystem zu vervollständigen, bieten wir natürlich auch passende Abläufe an. Diese Abläufe werden je nach Bedarf seitlich am Ende der Rinne (waagerechte Abläufe) oder flexibel entlang der Rinne (senkrechte Abläufe) angebracht.
Wir haben insgesamt vier verschiedene Varianten des Ablaufs UD Pro mit unterschiedlichen Nenndurchmessern im Angebot, um den Anforderungen verschiedener Entwässerungssysteme gerecht zu werden.
Passend für die Entwässerungsrinne UD Pro.
Technische Daten
Technische Daten
Ablauf UD Pro Eigenschaften:
| Ablaufkapazität |
280 - 360 l/min |

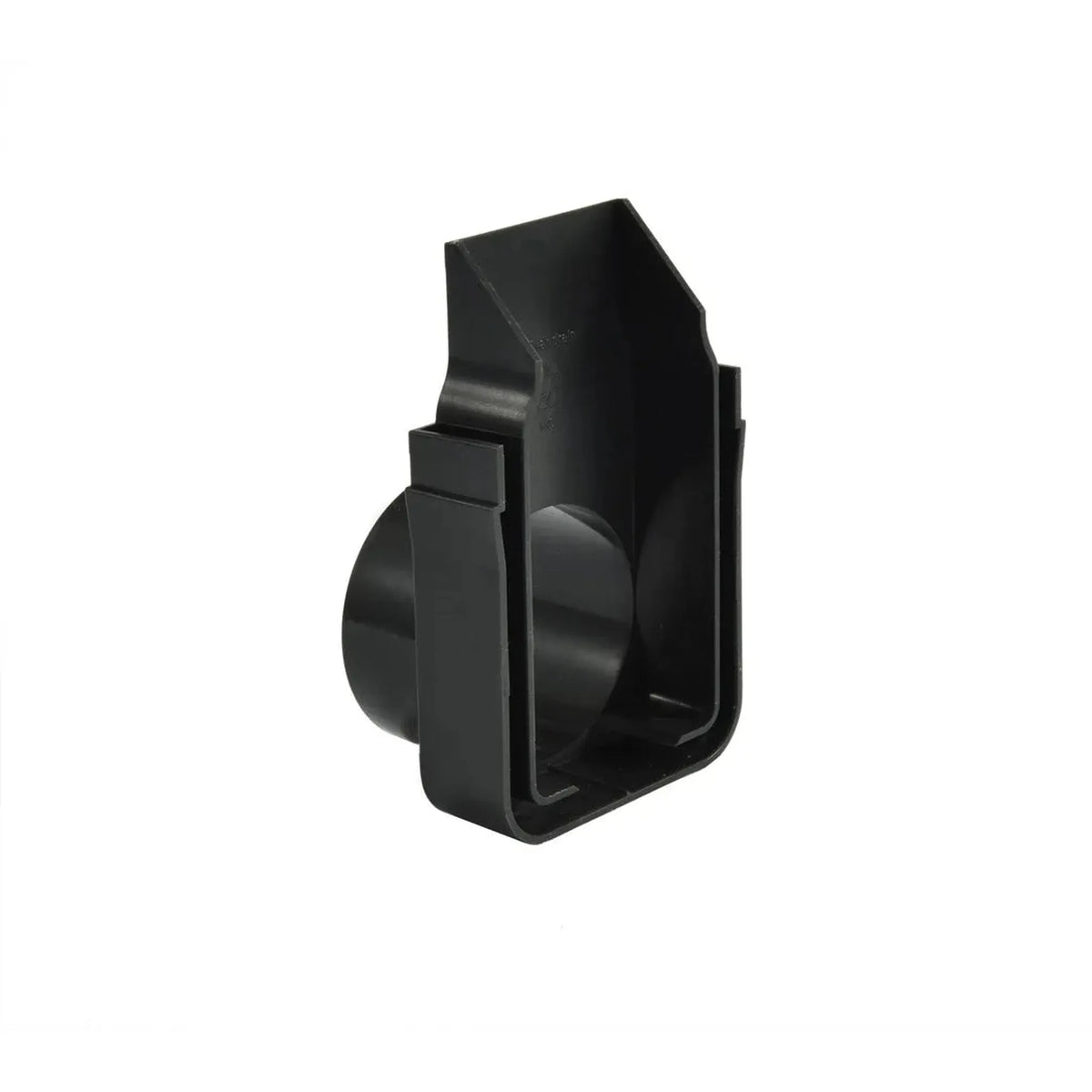

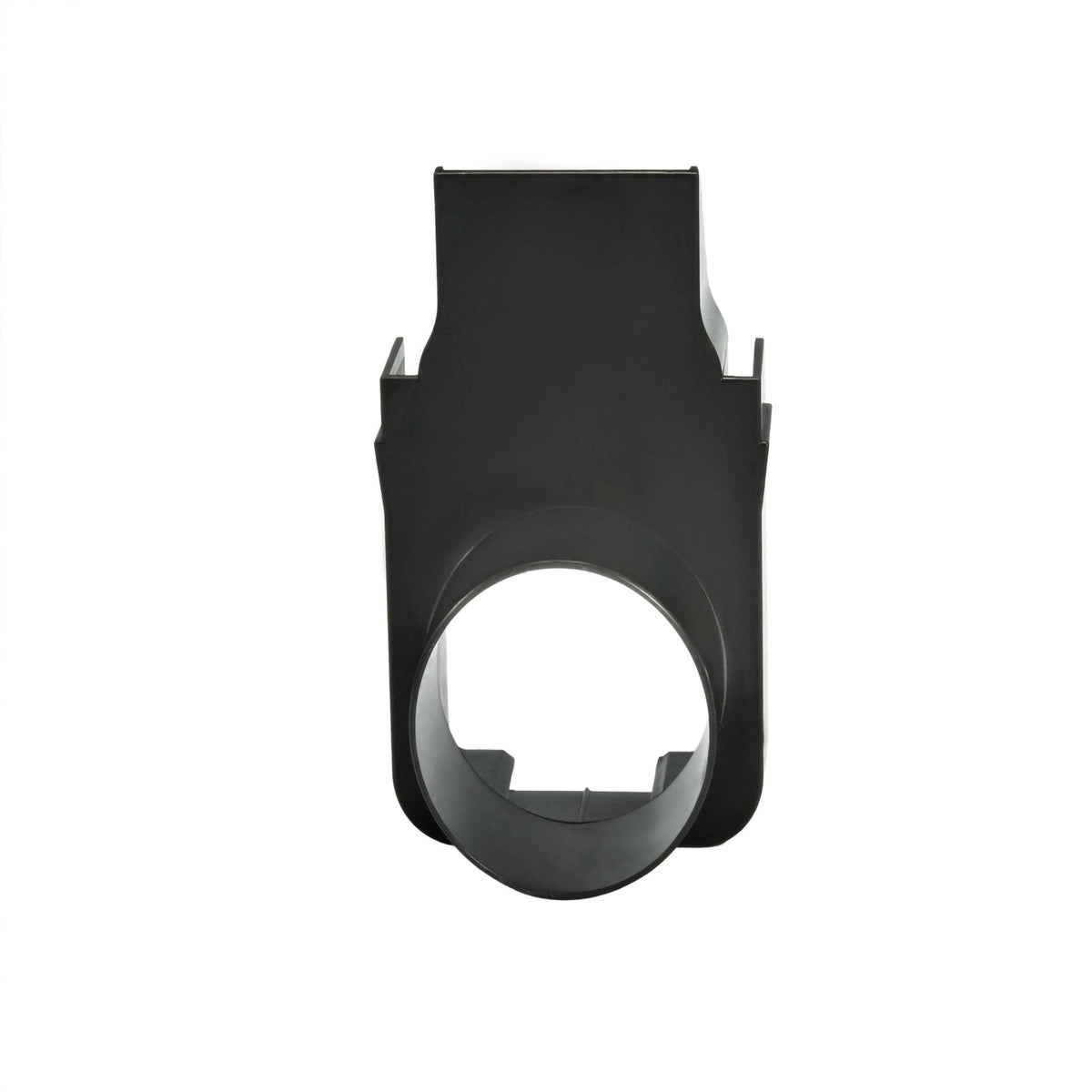

| ⌀ UDP 65 waagerecht | DN50 |

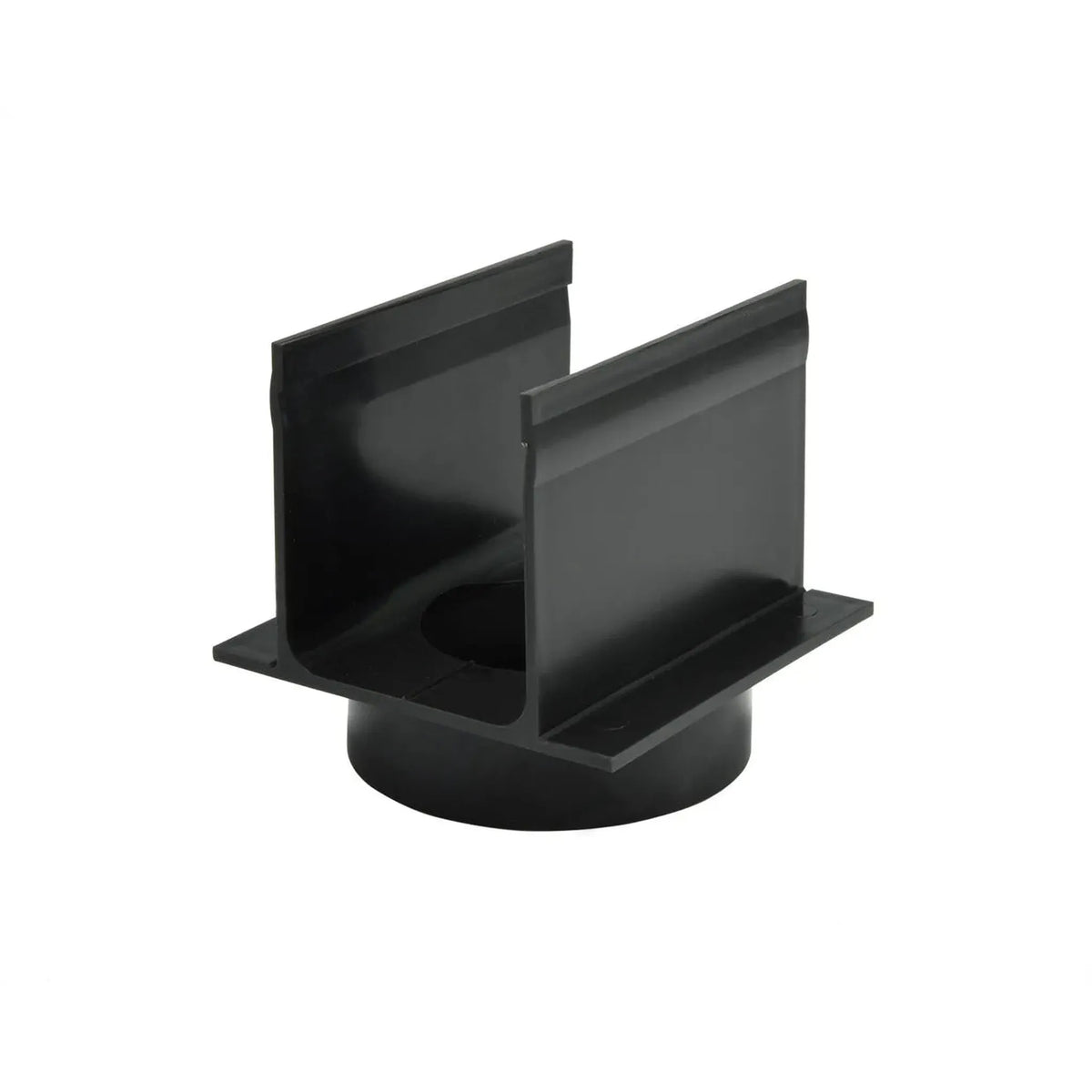

| ⌀ UDP 65 senkrecht | DN75 |

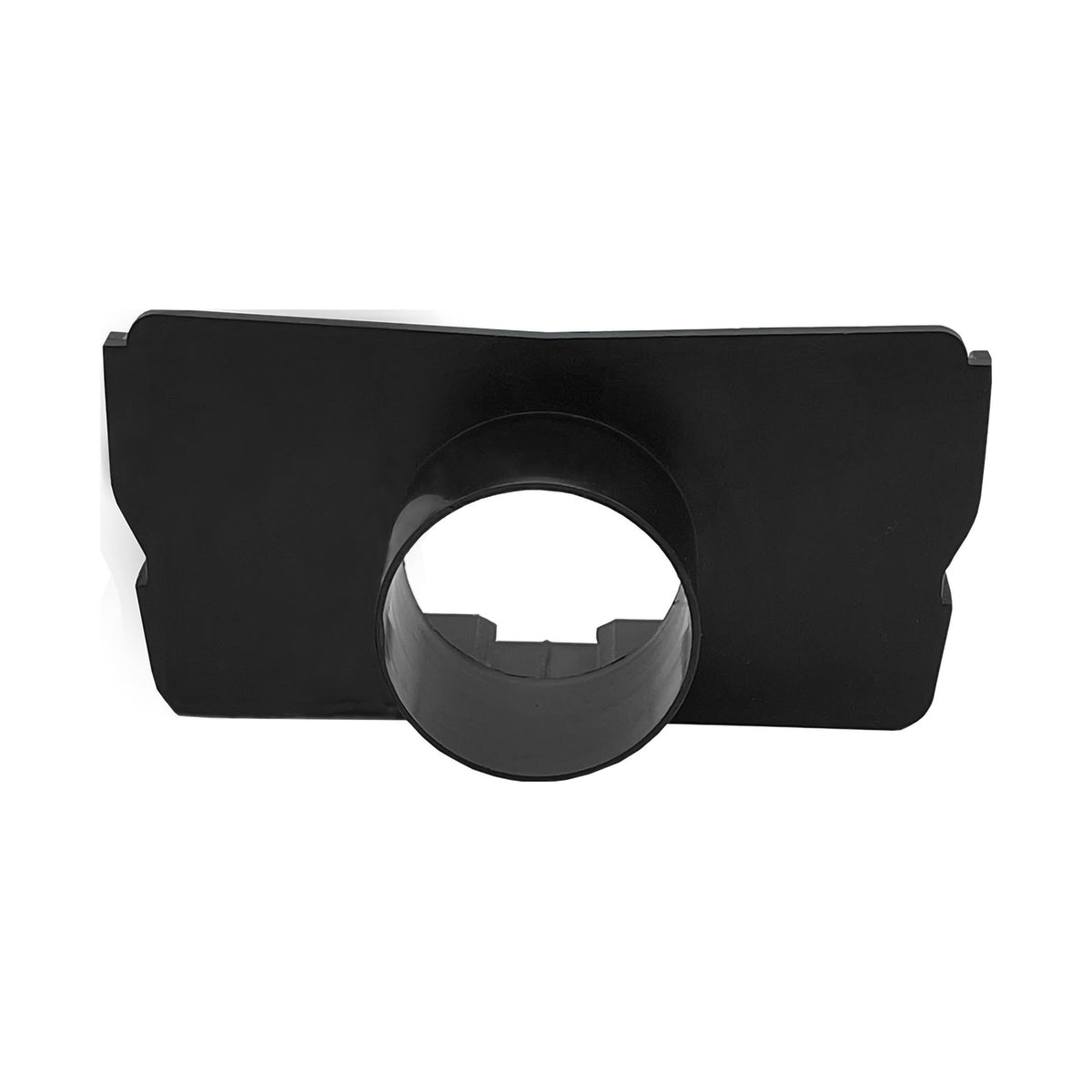

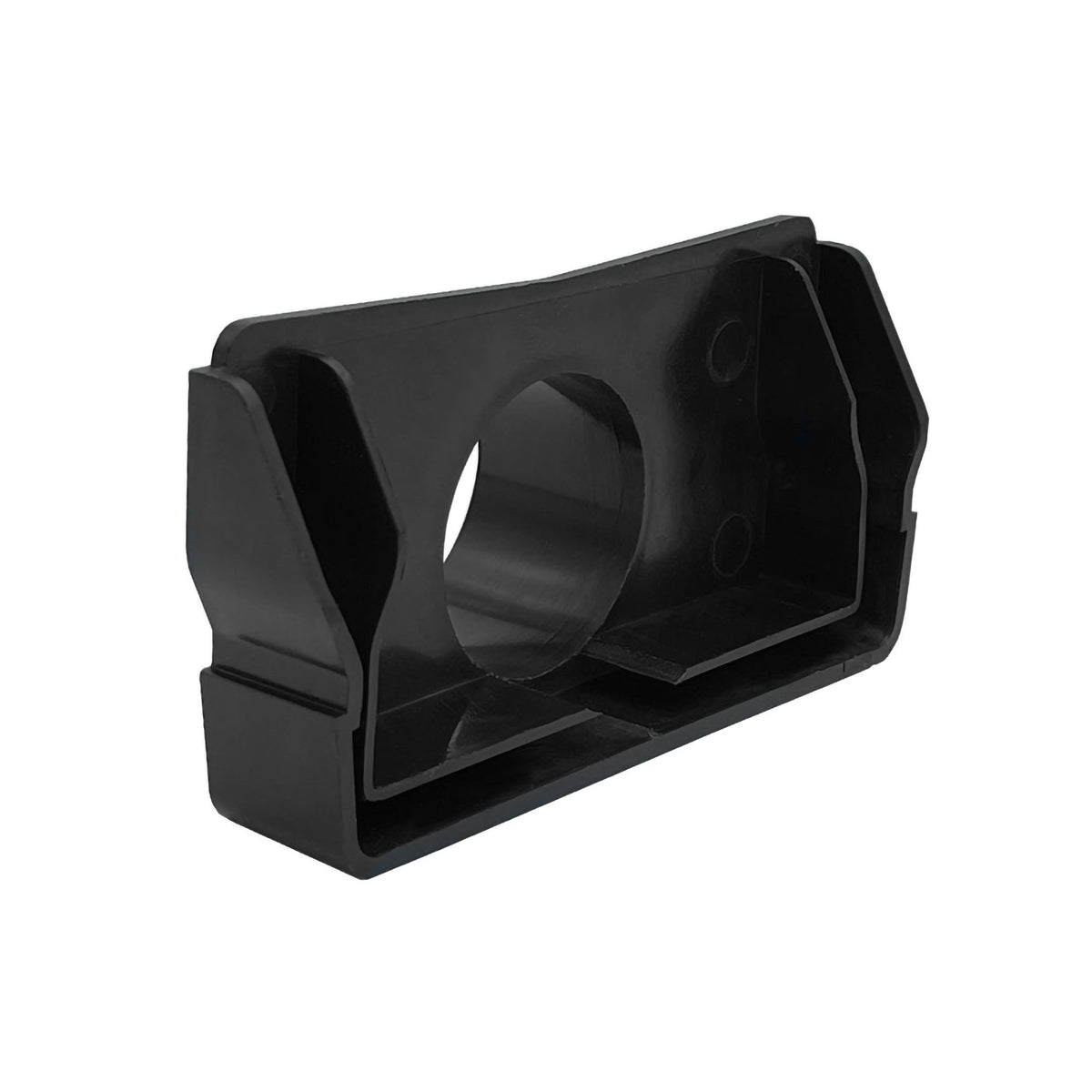

| ⌀ UDP 100 waagerecht | DN40 |

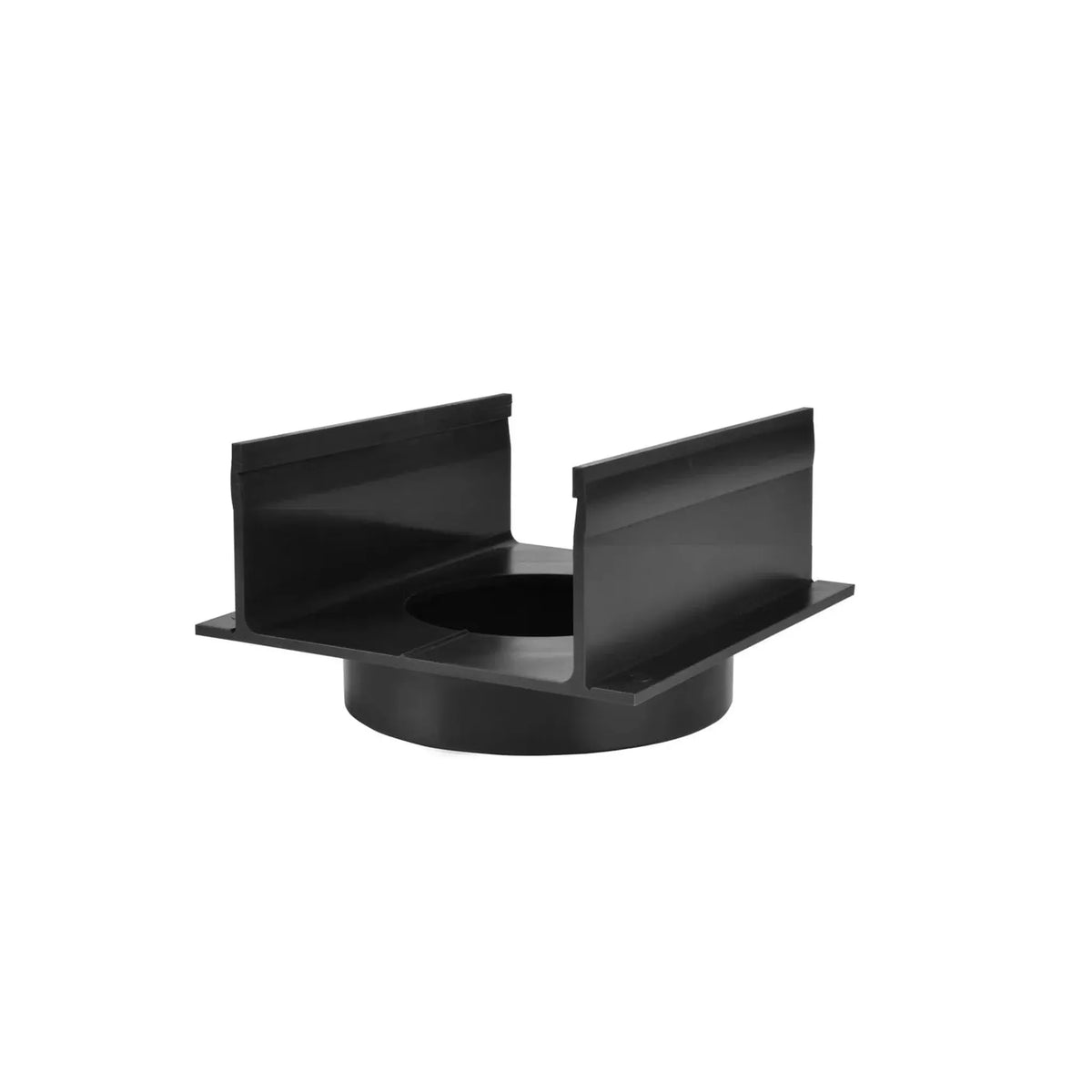

| ⌀ UDP 100 senkrecht | DN110 |
Anwendung
Anwendung
Einsatzgebiet des UD Pro-Ablauf:
Der Ablauf UD Pro ist notwendig, um HT- und KG-Rohre an die Rinnen anzuschließen.
Verarbeitung
Verarbeitung
So bringst du den Ablauf UD Pro an deine Rinne an:
Stelle sicher, dass der Ablauf UD Pro passend zu dem bestellten System gewählt wurde (UDP 65/ UDP 100).
Verarbeitung senkrechter Ablauf UD Pro:
Der senkrechte Ablauf UD Pro kann flexibel entlang der kompletten Rinne angebracht werden. Hierzu wird an der entsprechenden Stelle mit einer Lochsäge ein Loch in die Rinne gesägt. Jetzt kann der Ablauf unterhalb der Rinne an die Stelle mit dem Loch geschoben und mit unserem PVC-U Kleber verklebt werden.
Verarbeitung waagerechter Ablauf UD Pro:
Die Montage erfolgt leicht. Die waagerechten Abläufe werden einfach wie eine Endkappe an die Enden der Rinne gesteckt und verklebt.
