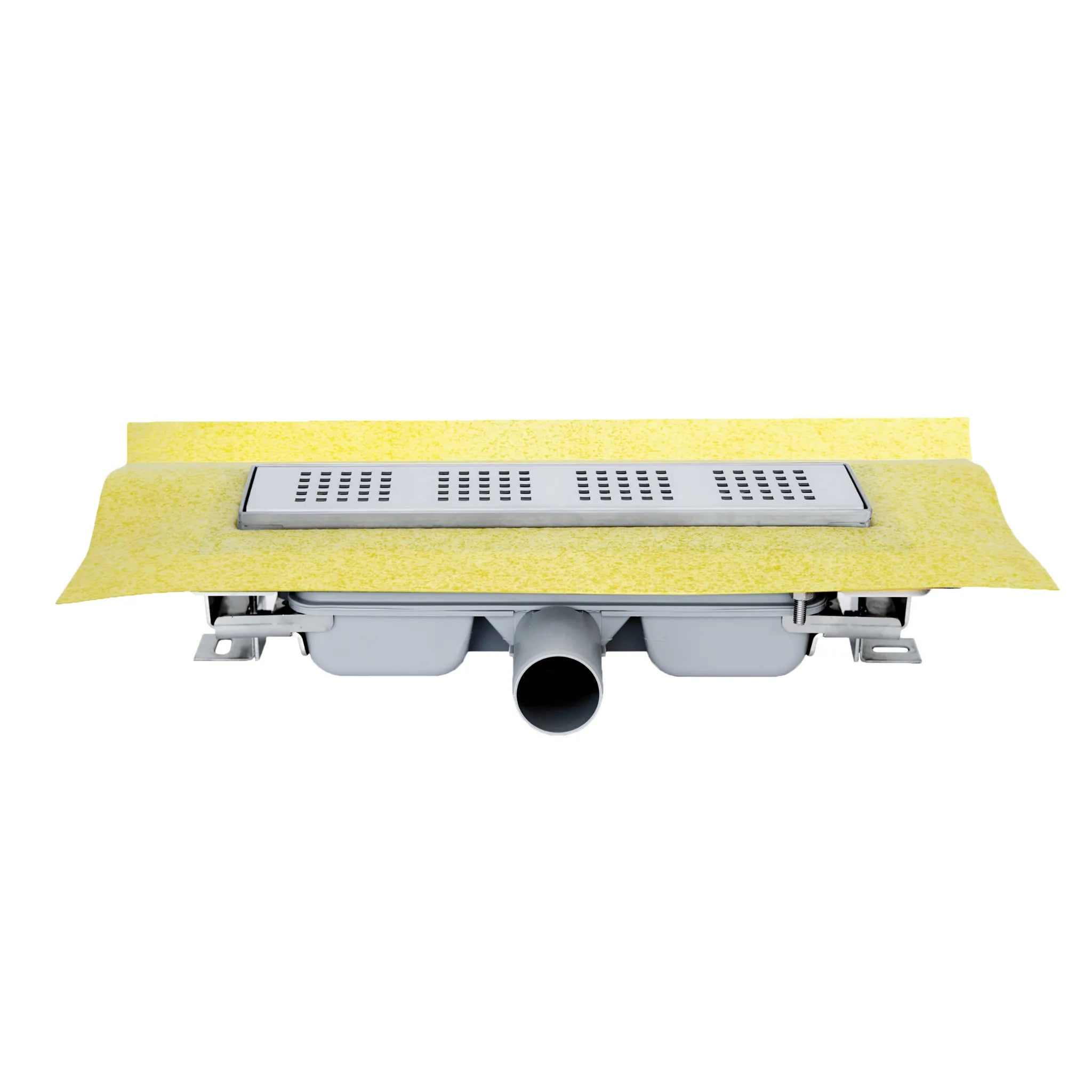

Flache Duschrinne für niedrige Aufbauhöhen
Die ultraflache Duschrinne für niedrige Aufbauhöhen ab 55 mm ist zum Beispiel bei der Sanierung im Bestand perfekt geeignet. Der doppelte Geruchsverschluss und die integrierte Abdichtung mit Dichtmanschette runden dieses einbaufertige Komplettset ab.
Technische Daten
Technische Daten
Duschrinne flach Eigenschaften:
| Sichtmaß |
55 - 115 cm |
| Gesamtlänge |
60 - 120 cm |

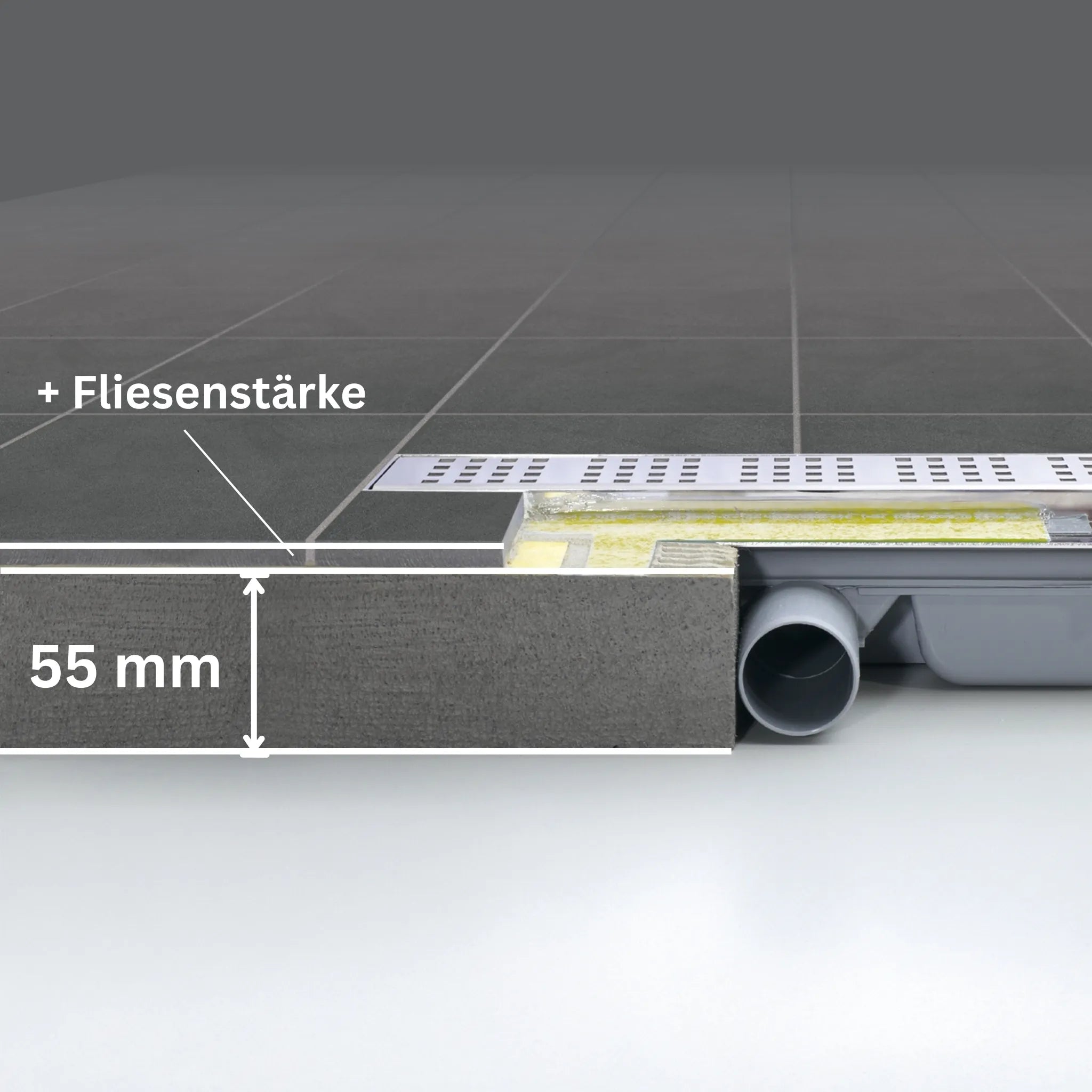

| Einbauhöhe |
ab 55 mm |
| Gesamte Bauhöhe |
Einbauhöhe + Fliesenstärke |
| Sperrwasserhöhe |
28 mm |
| Material |
V2A Edelstahl, |
| Oberfläche Rost |
V2A Edelstahl mit Square Muster, poliert |
| Ablauf waagerecht |
DN 40 |
| Ablaufleistung |
Max. 35 l/min |

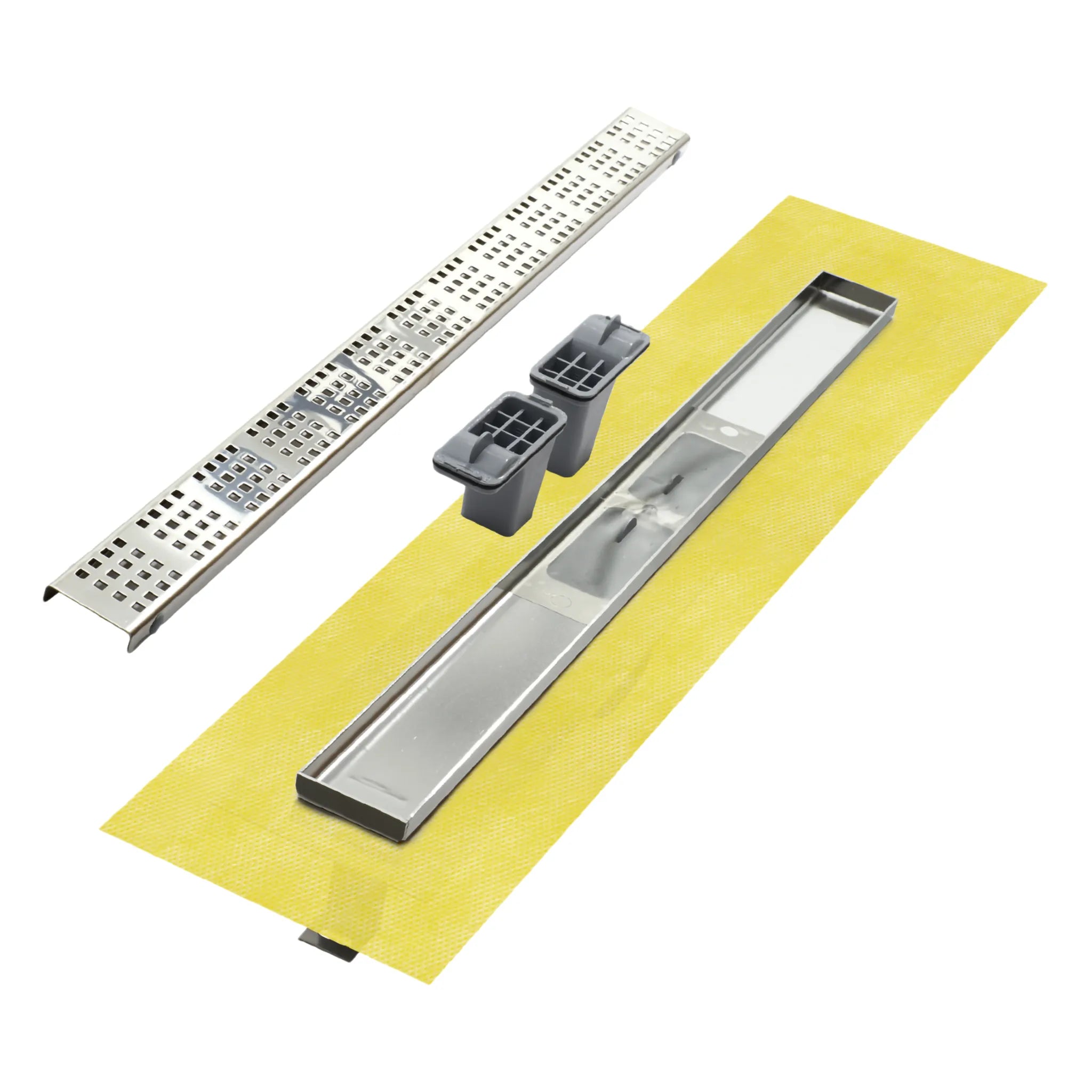

| Lieferumfang |
• Duschrinne inkl. Unterbauset
• Ablauf DN 40
• Stellfüße
• Abdichtung mit Dichtmanschette
• Ablaufrinne
• Doppelter Geruchsverschluss
|
Verarbeitung
Verarbeitung
Verarbeitung der flachen Duschrinne
1. Position der Duschrinne festlegen und Dübellöcher bohren. Stützfüße befestigen und bei Bedarf schalltechnisch entkoppeln.
2. Rinne an den Stützfüßen auf Höhe justieren und ausrichten. Achtung: Der Rinnenkörper muss sowohl längs als auch quer in Waage sitzen.
3. Ablauf mit der Entwässerung verbinden. Das System auf Dichtigkeit prüfen.
4. Ablauf unterfüttern und den Estrich mit 2% Gefälle zur Rinne hinanarbeiten.
5. Nach Abtrocknung des Estrichs Verbundabdichtung an Wand und Boden fachgerecht aufbringen und die
Dichtmanschette der Rinneneinheit einarbeiten. Die Verbundabdichtung
muss über die Dichtmanschette der Duschrinne geführt werden.
6. Fliesenbelag aufbringen.
7. Anschließend Schutzfolie von der Abflussöffnungen der Duschrinne abziehen und Haarfangeinsatz und Rost einsetzen.
8 . Zum Reinigen Rost mit der Entnahmehilfe abheben, Verriegelung lösen und Haarfangeinheiten entnehmen.
Die allgemein anerkannten Regeln der Technik sind zu beachten. Die Eignung hinsichtlich der mechanischen und chemischen
Belastbarkeit muss immer im Einzelfall überprüft werden.
