Shower channel MyVarioLine:
Together with the substructure set, the MyVarioLine shower channels form a modern and clear shower channel system for floor-level showers.

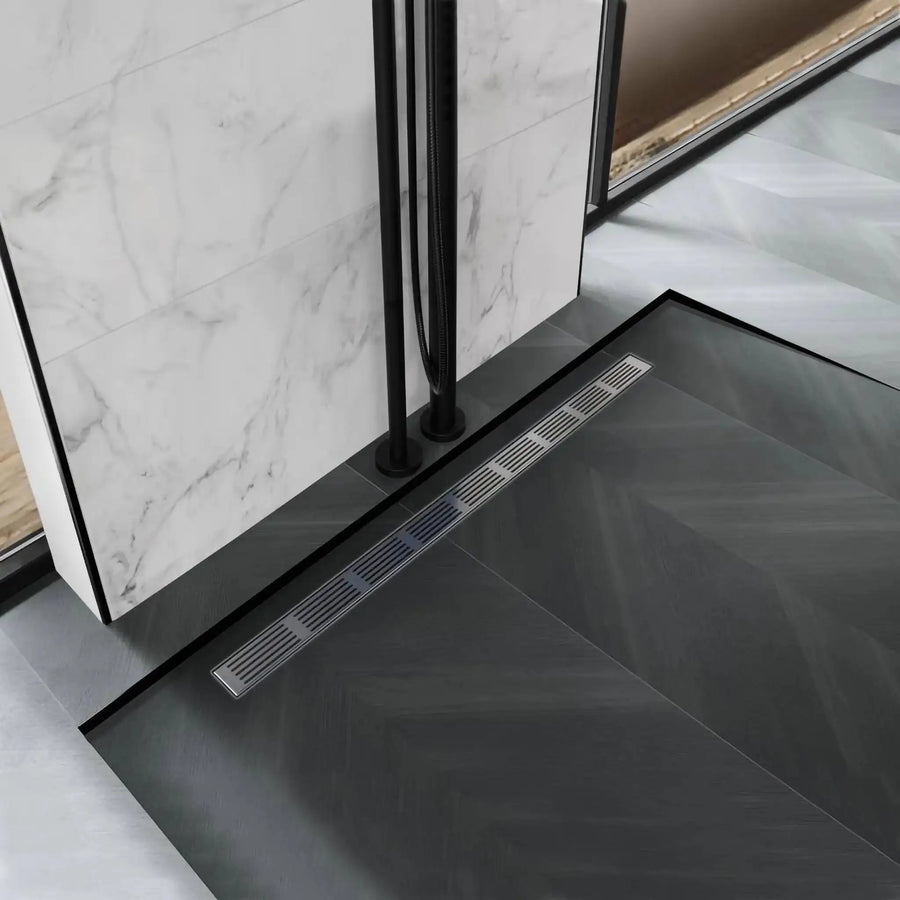

The gutter is available in lengths of 60 cm, 70 cm, 80 cm, 90 cm and 100 cm to match the substructure. You also have the choice between the Line or Penta pattern. Another variant of the shower channel MyVarioLine can also be used as a tiled trough.
You can also order additional items directly as accessories in our shop.
Technische Daten
Technische Daten
Ablaufrost MyVarioLine Eigenschaften:
| Sichtlänge |
60 - 100 cm |
| Sichtbreite |
73 mm |
| Material |
V2A Edelstahl |
| Ablaufleistung |
• PENTA / LINE = 32 l/min
•
Doubleface = 19 l/min |
Anwendung
Anwendung
Einsatzgebiete der Duschrinne MyVarioLine:
Die Duschrinne MyVarioLine wird in Kombination mit dem Unterbau Set verwendet.
Diese Rinnen inklusive Set eignen sich hervorragend für bodengleiche Duschen.
Verarbeitung
Verarbeitung
Montage der Duschrinne MyVarioLine:
- Höhe des fertigen Fliesenbelags ermitteln:
Hierzu die fertige Wandfläche, sowie 2% Gefälle des geplanten Estrichs einkalkulieren. Zudem muss die Höhe des Untergrunds inkl. Dämmung, Estrichstärke, Wand/Boden-Fuge und geplante Fliesenstärke einbezogen werden. - Höhe des abgedichteten Grundkörpers einstellen:
Mittels Distanzplättchen die benötigte Höhe für die Rinne einstellen. - Duschrinne montieren:
Nun wird die Rinne ohne den Designrost mithilfe der Montagehilfe auf dem gelben, abgedichteten Grundkörper verschraubt und festgezogen. - Rinnensystem platzieren:
Estrich im Bereich der Dusche aussparen und die Rinne mit Fliesenkleber passend auf die geplante Höhe ausrichten und platzieren. Dabei muss der Rinnenkörper komplett in der waage sein. - Abfluss prüfen:
Der Ablauf wird nun mit den Rohren verbunden und auf Dichtigkeit überprüft. - Estrich fertigestellen:
Danach den Ablauf unterfüttern und den Estrich mit 2% Gefälle zur Rinne verlegen. - Rinne abdichten:
Nachdem der Estrich ausreichend getrocknet ist wird die mit der Rinne verbundenen Dichtmanschette ordnungsgemäß in das umliegende Abdichtsystem eingearbeitet. - Fliesen verlegen:
Auf den fachgerecht abgedichteten Duschbereich können nun die Fliesen angebracht werden. Bei Bedarf kann die Höhe des Aufbaus nun nochmal angepasst werden, indem weitere Distanzplättchen in der Grundwanne unter der Rinne platziert werden.
